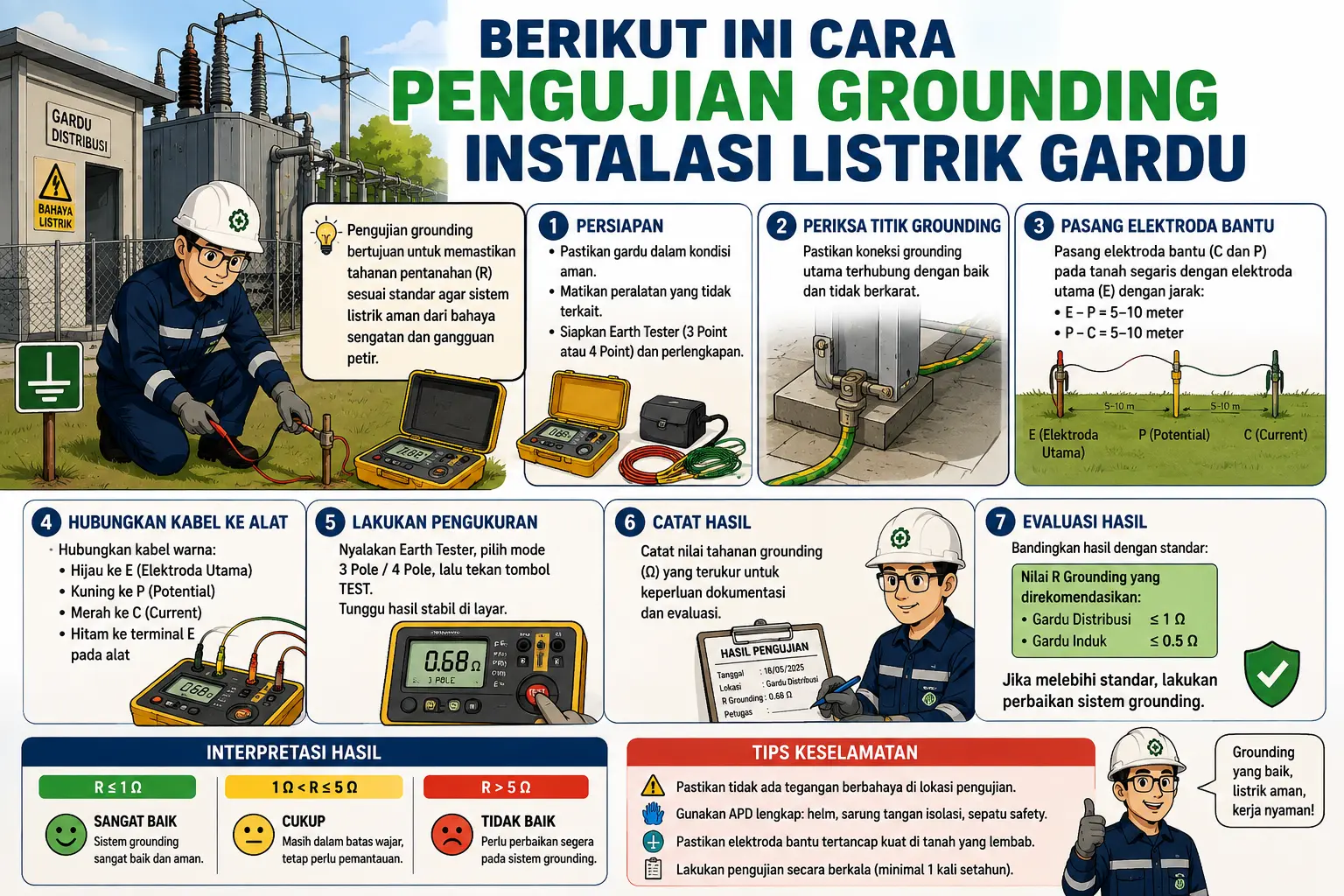

Berikut Ini Cara Pengujian Grounding Instalasi Listrik Gardu

Mencegah kebakaran akibat korsleting listrik tidak cukup hanya dengan memasang pengaman seperti MCB atau sekering. Keandalan sistem proteksi juga bergantung pada kondisi instalasi listrik yang terpelihara dengan baik, termasuk sistem pentanahan (grounding) yang berfungsi optimal. Grounding yang tidak memenuhi standar dapat mengurangi efektivitas pengaman dan meningkatkan risiko kerusakan peralatan maupun kebakaran. Oleh karena itu, pengujian grounding pada instalasi listrik gardu menjadi langkah penting untuk memastikan sistem proteksi bekerja secara efektif serta menjaga keselamatan manusia, peralatan, dan kontinuitas pasokan listrik.

Pengertian Sistem Grounding

Sistem grounding adalah rangkaian yang menghubungkan bagian logam pada instalasi listrik dengan bumi melalui elektroda pentanahan. Tujuan utamanya adalah mengalirkan arus bocor, arus gangguan, maupun sambaran petir ke tanah sehingga tidak membahayakan manusia dan peralatan listrik. Pada instalasi gardu, sistem grounding memiliki peran yang sangat vital karena berhubungan langsung dengan tegangan tinggi. Nilai tahanan grounding yang terlalu besar dapat menyebabkan proteksi listrik tidak bekerja secara optimal. Oleh sebab itu, pengujian grounding gardu perlu dilakukan secara rutin menggunakan metode dan alat ukur yang tepat.

Tujuan Pengujian Grounding Instalasi Gardu

1. Melindungi Peralatan Listrik

Pengujian grounding bertujuan memastikan arus gangguan dapat dialirkan ke tanah dengan hambatan yang rendah. Dengan begitu, transformator, panel listrik, relay proteksi, hingga switchgear dapat terhindar dari kerusakan akibat lonjakan arus maupun tegangan lebih.

2. Menjaga Keselamatan Kerja

Sistem grounding yang baik mampu mengurangi risiko sengatan listrik ketika terjadi gangguan pada instalasi. Hal ini sangat penting bagi teknisi maupun operator yang melakukan pekerjaan di area gardu sehingga lingkungan kerja menjadi lebih aman.

3. Memenuhi Standar dan Regulasi

Setiap instalasi listrik wajib memenuhi persyaratan keselamatan sesuai standar yang berlaku, seperti PUIL maupun standar internasional. Melalui pengukuran grounding secara berkala, perusahaan dapat memastikan sistem pentanahan masih memenuhi nilai tahanan yang dipersyaratkan.

4. Sebagai Penangkal Petir

Grounding juga menjadi jalur pelepasan energi dari sistem proteksi petir menuju tanah. Apabila tahanan grounding terlalu tinggi, energi sambaran petir dapat merusak peralatan listrik bahkan mengganggu kontinuitas operasional gardu.

5. Meminimalisir Risiko Kebakaran

Arus bocor yang tidak tersalurkan dengan baik berpotensi menimbulkan panas berlebih hingga percikan api. Pengujian grounding membantu memastikan sistem tetap efektif sehingga risiko korsleting maupun kebakaran akibat gangguan listrik dapat diminimalkan.

Metode Pengujian Grounding Instalasi Gardu

1. Metode 3-Pole (3 Terminal)

Metode 3-pole merupakan teknik yang paling banyak digunakan untuk mengukur tahanan grounding. Pengujian dilakukan menggunakan satu elektroda grounding utama dan dua elektroda bantu yang ditanam pada jarak tertentu. Metode ini menghasilkan pengukuran yang akurat sehingga cocok digunakan untuk pemeriksaan rutin instalasi gardu.

2. Metode 4-Pole (4 Terminal)

Metode 4-pole digunakan ketika dibutuhkan tingkat akurasi yang lebih tinggi, terutama pada sistem grounding dengan resistansi rendah. Penambahan terminal keempat membantu mengurangi pengaruh hambatan kabel pengukuran sehingga hasil pengukuran lebih presisi.

3. Metode Clamp-On (Tanpa Putus Koneksi)

Metode clamp-on memungkinkan pengujian dilakukan tanpa melepas koneksi grounding dari instalasi. Pengukuran dilakukan menggunakan earth clamp yang dijepit pada konduktor grounding. Cara ini lebih praktis dan banyak digunakan untuk inspeksi berkala karena tidak mengganggu operasional sistem listrik.

Peralatan yang Digunakan untuk Pengujian

1. Earth Tester

Earth tester merupakan alat utama untuk mengukur nilai tahanan grounding. Peralatan ini mampu melakukan pengukuran menggunakan metode 3-pole maupun 4-pole dengan tingkat akurasi yang tinggi. Hasil pengukuran dari earth tester menjadi dasar dalam mengevaluasi apakah sistem grounding masih memenuhi standar keselamatan.

2. Earth Clamp

Earth clamp digunakan untuk metode clamp-on test. Alat ini bekerja dengan cara menjepit konduktor grounding tanpa harus memutus sambungan instalasi. Penggunaannya sangat efisien pada gardu yang tetap beroperasi karena proses pengujian dapat dilakukan lebih cepat dan aman.

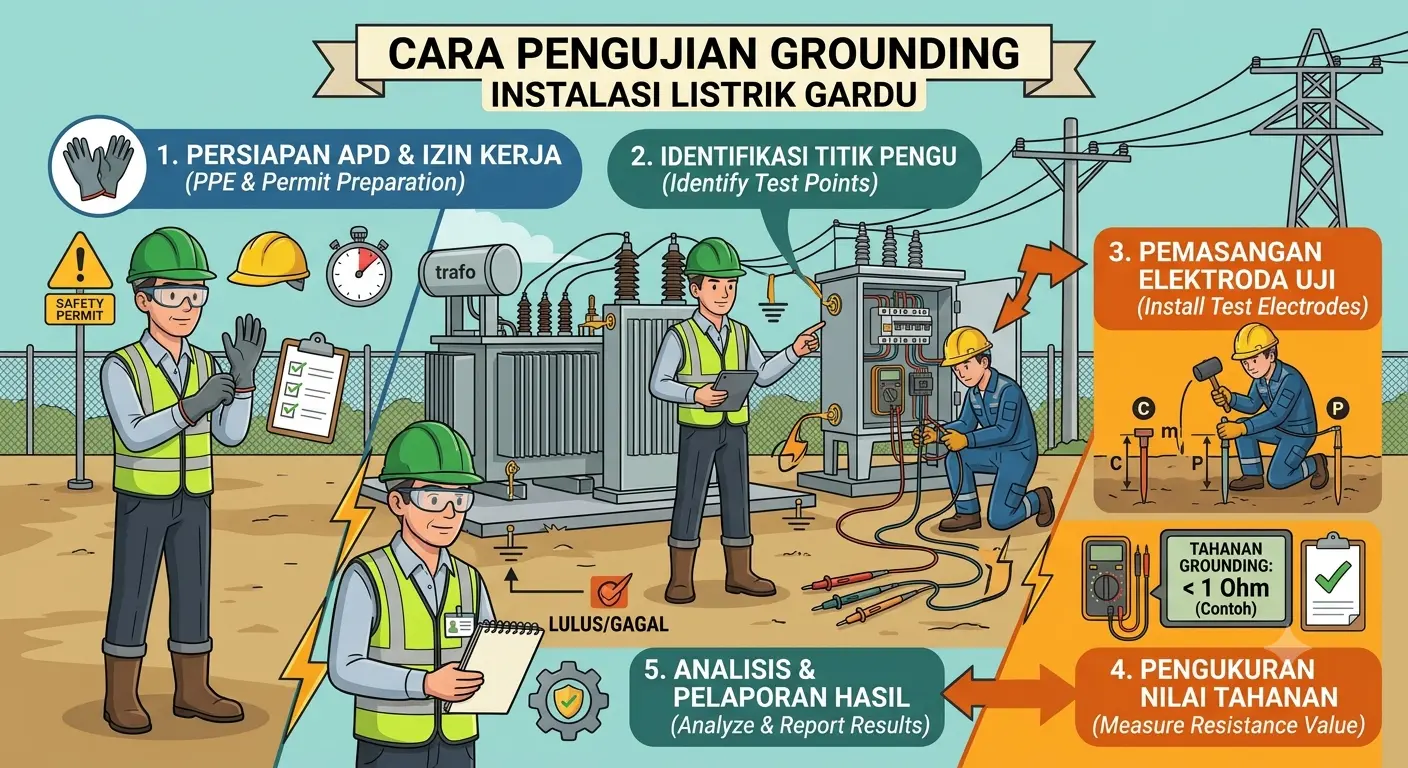

Prosedur Pengujian Grounding yang Aman

1. Identifikasi Area Tanah, Pastikan Bisa untuk Menempatkan Elektroda

Sebelum pengujian dimulai, lakukan pemeriksaan kondisi area di sekitar gardu. Pilih lokasi tanah yang memungkinkan pemasangan elektroda bantu dengan jarak yang sesuai. Hindari area berbatu atau memiliki banyak utilitas bawah tanah yang dapat mempengaruhi hasil pengukuran.

2. Periksa Alat Grounding, Pastikan Aman Digunakan

Pastikan seluruh peralatan seperti earth tester, earth clamp, kabel pengukuran, dan elektroda bantu berada dalam kondisi baik. Lakukan pengecekan baterai, kalibrasi alat, serta kondisi fisik kabel untuk menghindari kesalahan hasil pengukuran.

3. Mulai dengan Memasang Elektroda Bantu

Pasang elektroda bantu sesuai metode pengujian yang digunakan. Penempatan elektroda harus mengikuti jarak yang direkomendasikan agar arus uji dapat mengalir dengan baik dan menghasilkan data tahanan grounding yang akurat.

4. Ambil Data dengan Alat Earth Tester

Hubungkan seluruh kabel pengukuran ke terminal yang sesuai, kemudian lakukan proses pengukuran menggunakan earth tester. Catat seluruh hasil yang diperoleh dan lakukan pengukuran lebih dari satu kali untuk memastikan konsistensi data.

5. Evaluasi Hasil Pengujian yang Dilakukan

Bandingkan nilai tahanan grounding dengan standar yang berlaku di perusahaan maupun regulasi yang digunakan. Apabila nilai tahanan melebihi batas yang ditentukan, lakukan perbaikan sistem grounding, seperti penambahan elektroda, perbaikan sambungan, atau peningkatan kualitas media tanah sebelum dilakukan pengujian ulang.

Penutup

Memahami cara pengujian grounding instalasi listrik gardu merupakan bekal penting bagi setiap pekerja yang terlibat dalam pengoperasian maupun pemeliharaan instalasi listrik. Selain menjaga keandalan sistem, pengujian yang dilakukan sesuai prosedur juga membantu mengurangi risiko kecelakaan kerja dan memastikan instalasi tetap memenuhi standar keselamatan yang berlaku. Jika Anda termasuk pekerja di bidang kelistrikan, wajib memahami tentang cara pengujian grounding instalasi listrik gardu tersebut. Tidak perlu risau, pengetahuan ini bisa Anda dapatkan dengan mengikuti pelatihan K3 listrik di PT Mandiri Maha Daya – sebuah perusahaan jasa K3 terpercaya standar Kemnaker RI.
