Apa Itu Gantry Crane? Yuk, Kenali Lebih Jauh Pengertian dan Fungsinya!

Gantry crane, atau yang sering disebut dengan derek portal, adalah peralatan penting dalam industri konstruksi. Artikel ini akan membahas secara rinci pengertian gantry crane dan fungsi vitalnya dalam proyek-proyek konstruksi. Dalam dunia konstruksi, penggunaan gantry crane sangat umum terutama dalam proyek-proyek besar yang membutuhkan pemindahan barang berat secara efisien dan aman.

Apa Itu Gantry Crane?

Gantry crane adalah jenis derek yang dirancang dengan dua tiang vertikal besar yang terhubung oleh sebuah balok horizontal di bagian atasnya. Derek ini biasanya digunakan untuk mengangkat beban yang sangat berat, seringkali dalam skala ton. Keunggulan utama gantry crane adalah kemampuannya untuk bergerak maju-mundur pada rel atau trek yang telah dipasang, memungkinkannya mencapai area kerja yang luas.

Fungsi Gantry Crane dalam Proyek Konstruksi

Salah satu fungsi utama gantry crane adalah kemampuannya untuk mengangkat beban yang sangat berat, yang sulit atau bahkan tidak mungkin diangkat oleh tenaga manusia. Ini membuatnya sangat penting dalam proyek-proyek konstruksi besar yang melibatkan bahan bangunan berat seperti beton prategang dan besi struktural.

Berikut adalah beberapa fungsi dari penggunaan gantry crane :

1. Efisiensi Waktu: Dalam dunia konstruksi, waktu adalah uang. Gantry crane membantu menghemat waktu dengan memungkinkan pemindahan material secara cepat dan efisien dari satu tempat ke tempat lainnya di area proyek konstruksi.
2. Keamanan Kerja: Gantry crane dirancang dengan teknologi keamanan tinggi untuk memastikan bahwa operasi pengangkatan berlangsung dengan aman. Dengan perangkat keamanan seperti sensor beban berlebihan dan pengunci keselamatan, gantry crane mengurangi risiko kecelakaan kerja di lokasi proyek.
3. Fleksibilitas dan Mobilitas: Gantry crane dapat dengan mudah dipindahkan ke lokasi yang berbeda di area proyek konstruksi. Ini memberikan fleksibilitas yang sangat dibutuhkan untuk menangani berbagai tugas pengangkatan dalam proyek-proyek konstruksi yang kompleks.

5 Jenis Gantry Crane

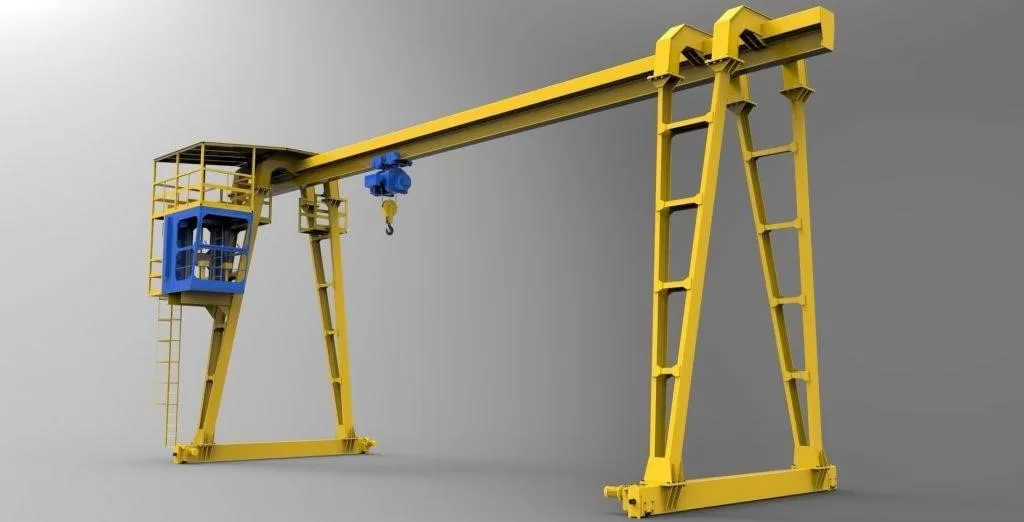

Gantry Crane Tetap

Gantry crane tetap adalah jenis gantry crane yang dipasang di lokasi tertentu dan tidak dapat bergerak dari tempat itu. Ini adalah pilihan yang baik untuk proyek-proyek konstruksi yang membutuhkan pemindahan material berat dalam area yang terbatas dan tetap. Gantry crane tetap memiliki dua tiang vertikal besar yang mendukung balok horizontal di bagian atasnya. Balok ini dilengkapi dengan mekanisme pengangkat yang memungkinkan crane untuk mengangkat dan memindahkan beban berat dalam area kerja yang telah ditentukan sebelumnya.

Crane jenis ini sangat cocok untuk proyek-proyek konstruksi yang membutuhkan stabilitas dan kekuatan maksimal dalam mengangkat beban berat di lokasi proyek yang tetap. Gantry crane tetap sering digunakan di pelabuhan, pabrik, dan proyek-proyek konstruksi besar lainnya di mana pemindahan material berat adalah bagian integral dari operasional harian.

(Sumber: https://blog.situansan.com/)

Gantry Crane Bergerak (Mobile Gantry Crane)

Berbanding terbalik dengan gantry crane tetap, gantry crane bergerak memiliki kemampuan untuk bergerak maju-mundur pada rel atau trek yang telah dipasang. Ini memungkinkannya mencapai area kerja yang luas dan memindahkan beban dari satu lokasi ke lokasi lain dengan mudah.

Crane ini dirancang untuk memindahkan beban berat dari satu lokasi ke lokasi lain dengan mudah dan efisien. Gantry crane bergerak memiliki dua tiang vertikal besar yang mendukung balok horizontal di bagian atasnya. Dengan menggunakan mekanisme penggerak yang kuat, crane ini dapat bergerak ke depan dan ke belakang di atas rel atau trek yang telah dipasang di area kerja proyek konstruksi atau industri.

Salah satu keunggulan utama gantry crane bergerak adalah fleksibilitasnya. Crane ini dapat dengan cepat dipindahkan ke lokasi yang berbeda di area proyek konstruksi atau industri, memungkinkan pemindahan material berat sesuai kebutuhan. Kemampuan bergerak ini membuatnya sangat efisien dalam memindahkan bahan bangunan, peralatan industri, atau produk jadi dari satu tempat ke tempat lain di fasilitas produksi atau gudang.

(Sumber: https://id.sevencranes.com/)

Gantry Crane Rubber Tired

Gantry crane tipe ini dilengkapi dengan ban karet, memungkinkannya bergerak di atas permukaan tanah yang tidak rata. Crane ini sangat cocok untuk proyek-proyek konstruksi di lokasi yang tidak memiliki permukaan yang rata atau keras.

Keunggulan utama gantry crane rubber tired adalah kemampuannya untuk beroperasi dengan baik di lokasi-lokasi yang tidak memiliki permukaan keras atau rata, yang sulit diakses oleh derek-derek konvensional.

Gantry crane rubber tyred memiliki dua tiang vertikal besar yang mendukung balok horizontal di bagian atasnya, mirip dengan gantry crane tetap. Namun, yang membedakan adalah adanya roda karet yang dipasang di bagian bawah tiang vertikal. Roda ini memungkinkan crane untuk bergerak maju-mundur dengan mudah, bahkan di permukaan tanah yang tidak rata.

Kelebihan gantry crane rubber tyred termasuk kemampuan mobilitas yang tinggi dan kemudahan dalam pengaturan lokasi. Crane ini dapat dengan cepat dipindahkan dari satu lokasi ke lokasi lain di area proyek konstruksi atau industri. Selain itu, roda karetnya memberikan stabilitas saat crane beroperasi di permukaan tanah yang lunak, seperti tanah berpasir atau berumput.

(Sumber: https://shorturl.at/mtGIQ)

Gantry Crane Overhead

Merupakan jenis gantry crane yang dipasang di atas kepala, menggantung dari langit-langit atau struktur atap. Crane ini sering digunakan di pabrik-pabrik dan gudang untuk memindahkan barang-barang di area produksi atau penyimpanan.

Crane ini dirancang dengan struktur yang terletak di atas langit-langit atau struktur atap bangunan, sehingga beban dapat diangkat dan dipindahkan di atas area kerja tanpa menghalangi lantai atau jalur transportasi di bawahnya.

Gantry crane overhead memiliki dua tiang vertikal besar yang mendukung balok horizontal di bagian atasnya. Balok ini biasanya dilengkapi dengan troli atau mekanisme pengangkat yang memungkinkan crane untuk bergerak maju-mundur di sepanjang rel atau jalur yang telah dipasang di atasnya. Dengan struktur yang terletak di atas kepala, crane ini dapat mengangkat beban secara efisien tanpa membatasi ruang lantai, yang sangat penting dalam lingkungan industri di mana ruang kerja sering kali sangat berharga.

Keunggulan gantry crane overhead termasuk kemampuannya untuk mengoptimalkan ruang lantai di bawahnya. Dengan memanfaatkan ruang di atas kepala, crane ini memungkinkan pabrik atau gudang untuk memaksimalkan penggunaan ruang tanah, yang dapat digunakan untuk kegiatan produksi atau penyimpanan lainnya. Selain itu, crane ini memberikan fleksibilitas dalam memindahkan barang atau material di sepanjang area kerja, bahkan jika terdapat rintangan di lantai.

(Sumber: https://shorturl.at/flGP8)

Gantry Crane Jembatan (Bridge Gantry Crane)

Jenis gantry crane ini memiliki dua tiang vertikal besar dan sebuah balok horizontal di bagian atasnya. Balok horizontal ini mendukung jalan rel yang memungkinkan gantry crane bergerak maju-mundur di atas area kerja. Derek ini dirancang khusus untuk mengangkat beban berat dan memindahkannya di sepanjang jalan rel yang telah dipasang, mirip dengan kereta gantung.

Keunggulan utama bridge gantry crane adalah kemampuannya untuk menjangkau area kerja yang luas. Dengan jalan rel yang membentang di atas area kerja, crane ini dapat mencakup sebagian besar ruang pabrik atau gudang. Hal ini membuatnya ideal untuk pemindahan material berat dalam skala besar di fasilitas produksi atau penyimpanan yang luas.

Bridge gantry crane juga memiliki fleksibilitas dalam hal kemampuan mengangkat beban ke ketinggian tertentu. Dengan menggunakan tali atau rantai pengangkat yang terhubung ke troli, crane ini dapat mengangkat beban dari lantai ke ketinggian yang diinginkan, memungkinkan proses pemindahan material vertikal yang efisien.

(Sumber: https://shorturl.at/lnN29)

Jenis-jenis Gantry Crane Berdasarkan Kapasitas

• Portable Gantry Crane: Biasanya memiliki kapasitas rendah, antara 0,5 hingga 5 ton. Digunakan untuk aplikasi yang lebih ringan dan fleksibel.

• Semi-Gantry Crane: Memiliki satu sisi yang berjalan di rel di tanah dan sisi lainnya di rel yang dipasang pada dinding atau struktur bangunan. Kapasitasnya bervariasi dari beberapa ton hingga puluhan ton.

• Full Gantry Crane: Digunakan untuk beban berat, biasanya dengan kapasitas mulai dari 10 hingga 100 ton atau lebih. Digunakan di pelabuhan untuk mengangkat kontainer atau di lokasi konstruksi besar.

• Container Gantry Crane (Ship-to-Shore Crane): Spesifik untuk mengangkat kontainer dari kapal ke darat atau sebaliknya. Kapasitasnya bisa mencapai beberapa ratus ton.

Kapasitas Gantry Crane

Kapasitas gantry crane mengacu pada kemampuan alat tersebut untuk mengangkat beban dengan aman dan efisien. Beberapa faktor utama yang menentukan kapasitas ini antara lain:

Kapasitas Angkat Maksimum (Maximum Lifting Capacity) : Ini adalah beban maksimal yang dapat diangkat oleh gantry crane. Kapasitas ini biasanya dinyatakan dalam ton atau kilogram.

Panjang Span (Span Length): Ini adalah jarak antara dua rel tempat crane bergerak. Semakin panjang span, semakin besar gaya yang bekerja pada struktur crane, yang dapat mempengaruhi kapasitas angkatnya.

Tinggi Angkat (Lifting Height): Ini adalah tinggi maksimum yang dapat dicapai oleh hook crane dari permukaan kerja. Tinggi angkat mempengaruhi beban yang bisa diangkat dan distribusi beban pada crane.

Kecepatan Angkat (Lifting Speed): Kecepatan di mana beban bisa diangkat dan diturunkan. Ini penting untuk efisiensi operasional, terutama pada proyek-proyek yang memerlukan pemindahan beban cepat.

Struktur Material: Material yang digunakan dalam konstruksi gantry crane seperti baja atau aluminium dapat mempengaruhi kapasitas angkat. Material yang lebih kuat memungkinkan kapasitas angkat yang lebih tinggi.

Desain Struktur: Desain struktural termasuk ukuran balok, tiang, dan metode penyangga memainkan peran penting dalam menentukan kekuatan dan stabilitas crane.

Pentingnya Memilih Gantry Crane yang Tepat

Pemilihan gantry crane yang sesuai sangat penting untuk memastikan keberhasilan proyek konstruksi Anda. Beberapa faktor yang perlu dipertimbangkan saat memilih gantry crane meliputi kapasitas angkatan, jangkauan, kecepatan pergerakan, dan fitur keamanan yang disertakan dalam peralatan.

Kesimpulan

Dalam industri konstruksi yang kompetitif ini, penggunaan gantry crane bukanlah pilihan, melainkan suatu keharusan. Kesanggupan gantry crane untuk mengangkat beban berat dengan cepat, efisien, dan aman menjadikannya alat yang tak tergantikan dalam proyek-proyek konstruksi. Memahami pengertian gantry crane dan mengenali fungsi vitalnya dapat membantu membuat keputusan yang tepat saat memilih peralatan konstruksi untuk menjalankan suatu proyek.
